Программный пакет SCAD CC предназначен для использования в области автоматизации технологического процесса. Основная сфера применения — работа с программным обеспечением, эксплуатация и контроль технологического оборудования с рабочего места оператора.

Благодаря модульной концепции программный пакет SCAD CC представляет собой многофункциональную и перспективную платформу для создания систем управления любого типа. За счет последовательного использования архитектуры «клиент-сервер» в системе поддерживается многопользовательский доступ. Поддерживаются различные варианты установки системы: от установки на одном компьютере с минимальными требованиями к системе, до установки на нескольких высокопроизводительных компьютерах с целью распределения нагрузки (так называемые «распределенные системы»). Горячее резервирование серверов в сочетании с полным резервированием сети обеспечивают высокий уровень отказоустойчивости.

SCAD CC представляет собой модульную систему: отдельные функции системы реализуются на базе отдельных программных модулей, которые в системе SCAD CC именуются «менеджерами». Менеджеры являются отдельно выполняемыми программными процессами.

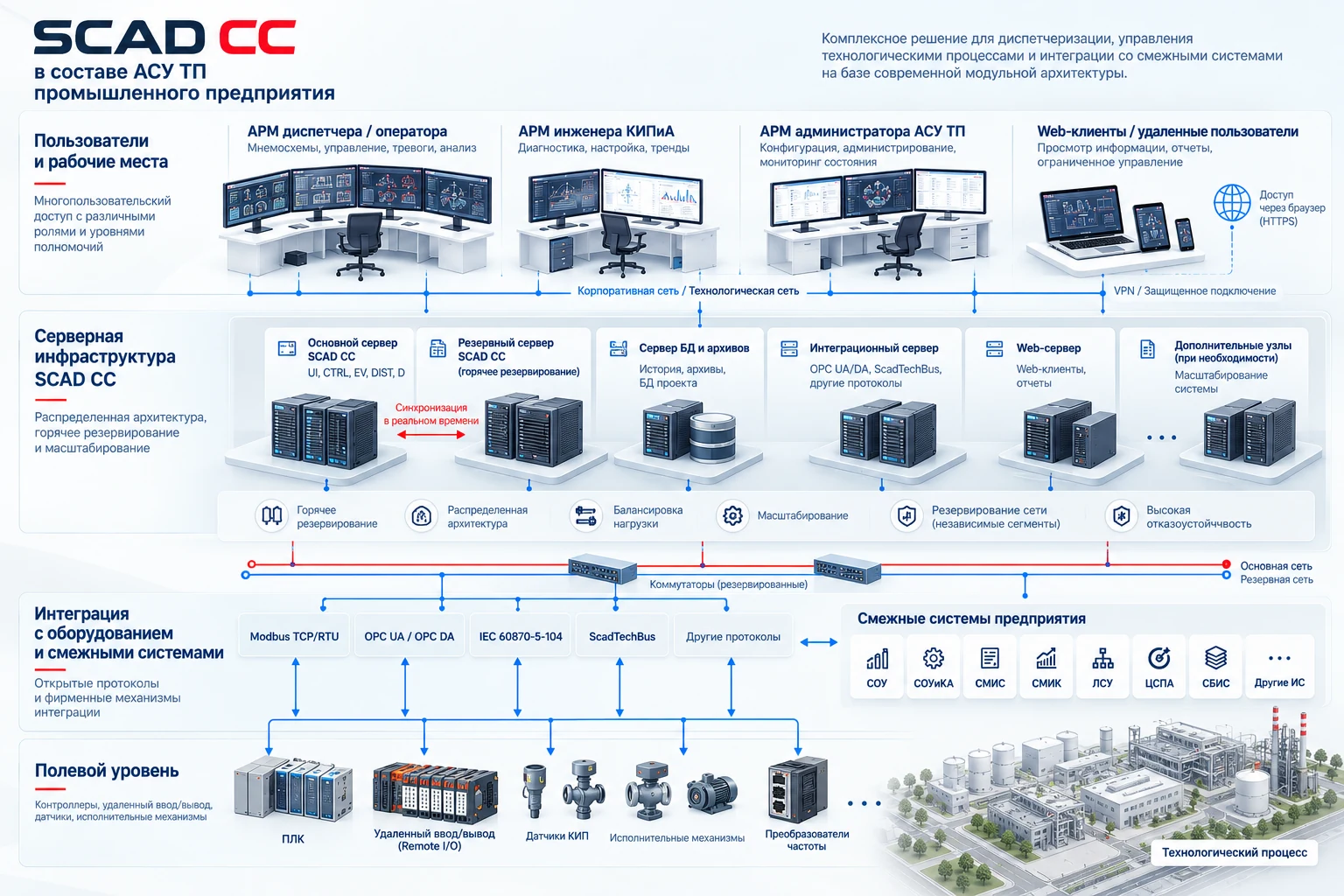

Упрощенная конфигурация приведена на рисунке ниже.

SCAD CC предоставляет множество возможностей для реализации алгоритмов и процедур обработки данных. Наиболее важными компонентами при этом являются встроенный язык программирования Control (CTRL), а также API (интерфейс прикладного программирования).

Control представляет собой язык сценариев. Созданный на нем код обрабатывается интерпретатором, в связи с чем компиляция (процесс предварительного перевода исходного кода в машинный код для последующего исполнения процессором) не требуется. Язык отличается простым синтаксисом (схож с ANSI-C) и представляет собой язык программирования высокого уровня с поддержкой многопоточности (параллельного выполнения отдельных программ под управлением системы). Язык обладает обширной библиотекой функций для задач управления и визуализации. Сценарии на языке Control могут выполняться в рамках менеджера сценариев (в качестве отдельного процесса), в рамках менеджера интерфейса пользователя (для анимации и в процессе разработки), а также в рамках менеджера событий.

API обеспечивает возможности для расширения функциональности системы. API выполнен в виде библиотеки классов C++ и позволяет разработчику ПО включать в систему собственную функциональность (например, системы прогнозирования, симуляции, планирования, взаимодействия с сторонние БД и т.д.) в виде дополнительных менеджеров.

Концепция архивирования данных процесса подразумевает сохранение и последующее чтение информации, поступающей или формируемой в ходе управления и визуализации. При этом могут архивироваться изменения значений, а также сообщения, формируемые при этих изменениях. Данные процесса сохраняются в архивах значений (VA, Value Archives). Каждый архив управляется с помощью отдельного процесса. Каждый архив состоит из серии расположенных в хронологическом порядке архивных файлов. Основными базами данных для хранения данных являются InfluxDB и Postgre SQL.

Интеграция (подключение) смежных систем (СОУ, СОУиКА, СМИС, СМИК, ЛСУ, ЦСПА, СБИС и др.) в контур АСУТП, построенный на платформе SCAD CC, выполняется через фирменный коммуникационный протокол ScadTechBus.

ScadTechBus — это внутренний промышленный протокол обмена, обеспечивающий стандартизированную передачу технологических данных, событий и команд между SCAD CC и внешними устройствами. Протокол оптимизирован под высоконадежный обмен, структурированные теги и синхронизацию состояния, что позволяет использовать его как готовый механизм сопряжения при подключении сторонних подсистем. Для получения технических условий на интеграцию и спецификаций по обмену обращайтесь по контактам ниже

• графическое представление текущего состояния технологического процесса;
• возможность передачи состояния и команды оборудованию по контролю и управлению технологическим процессом;
• оповещение пользователя в случае превышения предельных значений и наступления аварийного состояния;
• архивирование исторических данных для отображения и использования их в будущем.

Совместно с системами базовой автоматизации, датчиками и модулями ввода и вывода программа образует полнофункциональную систему автоматизации.

• Информация, необходимая для установки программы - Описание и инсталляция ПО
• Информация по работе с платформой - Руководство администратора
• Информация о программе, архитектура и основы работы с программой - Описание программного обеспечения
• Регламент по сопровождению и тех. поддержки SCAD CC- Посмотреть
• Сертификат соответствия системе сертификации ГОСТ Р - Посмотреть
• Заявление о совместимости с Kaspersky Industrial Cyber Security - Посмотреть
• Сертификат совместимости с ОС Astra Linux - Посмотреть
• Сертификат совместимости с ОС РЭД ОС - Посмотреть

Скачать дистрибутив SCAD CC ↓

Пароль для скачивания: 0000

На основании приказа Минцифры России от 06.10.2020 №515 SCAD CC внесена в Реестр российского ПО.

Стоимость программного продукта рассчитывается индивидуально для каждого проекта.

Запрос стоимости, гарантийная поддержка, техническая поддержка и рекламации: d-sales@scad.su.

Имеется расширенная техподдержка клиентов с консультациями, выездами на объекты и доработкой платформы.
